МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ   ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ   ГОУ ВПО «Новосибирский государственный  технический университет»   Факультет радиотехники, электроники и физики                         Ректор ГОУ ВПО НГТУ   ______________ Н.В. Пустовой   «_____» _________________             Отчет о проведении 15 октября – 20 октября 2007 г. в Новосибирском государственном техническом университете Всероссийской  олимпиады (III тур) по радиотехнике                             Новосибирск, 2007

В соответствии с приказом № 326 Федерального агенства по образованию от 14.02.2007 г. и приказом по университету № 614 от 06.06.2007 г. 15 октября – 20 октября 2007 г. была проведена Всероссийская студенческая олимпиада (III тур) по радиотехнике в следующих номинациях:

1.     Радиотехнические цепи и сигналы, а также системы связи, радиолокации и радионавигации;

2.     Аналого-цифровые устройства, микропроцессоры и устройства электропитания;

3.     Электродинамика и распространение радиоволн, антенны и устройства СВЧ;

4.     Приёмопередатчики и телевидение.





1. Заявки на участие в олимпиаде поступили от 7 вузов из 4 городов

№ п/п	ВУЗ	Город	Кол. уч-ов	Ф.И.О.  руководителя
1	Дальневосточный государственный технический университет	Владивосток	4	Беляев Юрий Васильевич
2	Московский энергетический институт	Москва	4	Крутских Владислав Викторович
3	Иркутский государственный технический университет	Иркутск	4	Засенко Владимир Ефремович
4	Самарский государственный аэрокосмический университет	Самара	3	Кудрявцев Илья Александрович
5	Казанский государственный технический университет	Казань	4	Васильев Игорь Иванович
6	Омский государственный технический университет	Омск	4	Богачков Игорь Викторович
7	Новосибирский государственный технический университет	Новосибирск	4	Бизяев Алексей Анатольевич
Итого			27





2. Состав жюри:



На  компьютерном блиц-этапе  первого (индивидуального) тура для оценки подготовки участников использовалась специальное программное приложение.



На втором (теоретическом) этапе первого (индивидуального) тура:



1 –  В номинации “Радиотехнические цепи и сигналы, а также системы связи, радиолокации и радионавигации”:

1. Молчанов Александр Никитич  - к.т.н., доцент каф. теоретических основ радиотехники  НГТУ;

2. Новиков Константин Владимирович - ассистент каф. теоретических основ радиотехники НГТУ.





2 – В номинации “Аналого-цифровые устройства, микропроцессоры и устройства электропитания”:

1. Дуркин Валерий Вячеславович - к.т.н., доцент каф. радиоприёмных и радиопередающих устройств НГТУ;

2. Кривецкий Андрей Васильевич, - к.т.н., доцент каф. конструирования и технологии радиосистем НГТУ;

3.    Тырыкин Сергей Владимирович - к.т.н., доцент каф. радиоприёмных и радиопередающих устройств НГТУ.



3 -  В номинации “Электродинамика и распространение радиоволн, антенны и устройства СВЧ”:

1.    Горбачёв Анатолий Петрович - д.т.н., профессор каф. радиоприёмных и радиопередающих устройств НГТУ;

2.    Лайко Константин Алексеевич - к.т.н., доцент каф. конструирования и технологии радиосистем НГТУ;

3.    Садовой Григорий Степанович  - к.т.н., доцент каф. радиоприёмных и радиопередающих устройств НГТУ.



4 -  В номинации “Приёмопередатчики и телевидение”:

1. Новицкий Станислав Поликарпович - д.т.н., профессор каф. радиоприёмных и радиопередающих устройств НГТУ;

2. Савиных Иван Сергеевич - к.т.н., доцент каф. радиоприёмных и радиопередающих устройств НГТУ;

3. Яковенко Валерий Андреевич  - к.т.н., доцент каф. радиоприёмных и радиопередающих устройств НГТУ.





На третьем (компьютерном) этапе первого (индивидуального) тура:



1 –  В номинации “Радиотехнические цепи и сигналы, а также системы связи, радиолокации и радионавигации”:

Новиков Константин Владимирович - ассистент каф. теоретических основ радиотехники НГТУ.



2 – В номинации “Аналого-цифровые устройства, микропроцессоры и устройства электропитания”:

Кривецкий Андрей Васильевич, - к.т.н., доцент каф. конструирования и технологии радиосистем НГТУ.



3 -  В номинации “Электродинамика и распространение радиоволн, антенны и устройства СВЧ”:

Горбачёв Анатолий Петрович - д.т.н., профессор каф. радиоприёмных и радиопередающих устройств НГТУ.



4 − В номинации “Приёмопередатчики и телевидение”:

Унру Николай Эдуардович  - к.т.н., доцент каф. радиоприёмных и радиопередающих устройств НГТУ.





Во втором, командном (творческом) туре:



1.  Беляев Юрий Васильевич − старший преподаватель каф. радио, телевидения и связи дальневосточного государственного технического университета;

2.  Богачков Игорь Викторович, к. т. н., доцент каф. средств связи и информационной безопасности омского государственного технического университета;

3.  Васильев Игорь Иванович, к.т.н., доцент каф.  радиоэлектронных и квантовых устройств казанского государственного технического университета;

4.  Засенко Владимир Ефремович -  к.т.н., доцент каф. радиоэлектроники и электрорадиоматериалов  иркутского государственного технического университета;

5.  Крутских Владислав Викторович - к.т.н., ст. преподаватель каф. основ радиотехники московского энергетического института;

6.  Кудрявцев Илья Александрович, к.т.н., доцент каф. РТУ Самарского государственного аэрокосмического университета;

7.  Бизяев Алексей Анатольевич − ассистент каф. конструирования и технологии радиосистем НГТУ;

8.  Горбачёв Анатолий Петрович - д.т.н., профессор каф. радиоприёмных и радиопередающих устройств НГТУ;

9.  Кривецкий Андрей Васильевич, - к.т.н., доцент каф. конструирования и технологии радиосистем НГТУ.





Оперативное руководство работой оргкомитета и работой жюри осуществлял доцент каф. радиоприёмных и радиопередающих устройств НГТУ Унру Н.Э.



3. Программа  III-его, заключительного тура Всероссийской

студенческой олимпиады





15 октября 2007 г. (понедельник)

с 12.00      Заезд участников олимпиады (ул. Блюхера, 32/1)





16 октября 2007 г. (вторник)

12.00 – 13.00        Регистрация участников            (1 корпус, конференц-зал)

13.00 − 14.00        Открытие олимпиады                 (1 корпус, конференц-зал)





Конкурсы

1 тур (индивидуальный) - 3 этапа



16 октября 2007 г. (вторник )



15.00 - 16.00        Компьютерный блиц-этап                             (1 корпус, ауд. 425)

16.45                    Таблица предварительных

результатов по блиц-этапу                    (1 корпус, 3-й этаж)

17.00 – 17.50        Апелляция                                                        (1 корпус, ауд. 425)

18.00                    Таблица окончательных

результатов по компьютерному

блиц-этапу                                                        (1 корпус, 3-й этаж)





17 октября 2007 г. (среда)

9.00 – 12.30         Теоретический этап                               (1 корпус, ауд. 425)

12.30 - 14.00        Обед

14.00 – 17.30                  Компьютерный этап                              (1 корпус, ауд. 425)

18.00                    Таблица предварительных результатов

по теоретическому этапу                       (1 корпус, 3-й этаж)

18.00 – 18.45        Апелляция                                                        (1 корпус, ауд. 425)



14.00 – 17.30        Совещание руководителей команд





18 октября 2007 г. (четверг)

9.00                      Таблица окончательных результатов

по 1-ому туру                                           (1 корпус, 3-й этаж)







2 тур (командный) - 1 этап

18 октября 2007 г. (четверг)

12.00 – 17.00        Командное проектирование                 (1 корпус, ауд. 425)

17.00 – 22.00        Работа жюри          (4 корпус, каф. КТРС, ТОР, РП и РПУ)





19 октября 2007 г. (пятница)

9.00                      Таблица окончательных

результатов по 2-ому туру                    (1 корпус, 3-й этаж)

10.00 - 11.00        Экскурсия по НГТУ и факультету РЭФ

11.00 - 15.00        Экскурсия по городу

15.00                    Подведение итогов, награждение

победителей                                (1 корпус, конференц-зал)



20 октября 2007 г. (суббота)



Отъезд участников





4. Подведение итогов



Закрытие олимпиады и награждение победителей состоялось 19 октября в 15 ⁰⁰ в конференц-зале университета. Всем командам-участницам олимпиады были вручены подарки, победителям – дипломы и ценные призы. Подарки, дипломы и  ценные призы вручали:  аспирантка каф. теоретических основ радиотехники НГТУ Филатова С.Г., продекан факультета радиотехники, электроники и физики Разинкин В.П. и доцент каф. радиоприёмных и радиопередающих устройств Унру Н.Э.













Результаты компьютерного блиц-этапа





Номинация: радиотехнические цепи и сигналы, а также системы связи,

радиолокации и радионавигации





Номинация: приёмопередатчики и телевидение





Номинация: электродинамика и распространение радиоволн, антенны и устройства СВЧ











Номинация: аналого-цифровые устройства, микропроцессоры

и устройства электропитания





Результаты 1-го (индивидуального) тура



Номинация: радиотехнические цепи и сигналы, а также системы

связи, радиолокации и радионавигации









Номинация: приёмопередатчики и телевидение



Номинация: электродинамика и распространение радиоволн,

антенны и устройства СВЧ



Номинация: аналого-цифровые устройства, микропроцессоры

и устройства электропитания



Сумма баллов  по 1-ому туру вычислялась по формуле , где ,  и  − количество баллов, которые участник получил на 1-ом (блиц), 2-ом (компьютерном) и 3-ем (теоретическом) этапах соответственно; =45, =195 и =200 − фактическая длительность блиц, компьютерного и теоретического этапов в минутах соответственно; ,  и − максимальное количество баллов, которые участники получили на блиц, компьютерном и теоретическом этапах соответственно.





Результаты 2-го (командного) тура







5. Образцы олимпиадных заданий



Блиц-этап



Номинация: радиотехнические цепи и сигналы, а также системы связи, радиолокации и радионавигации (всего 56 вопросов)



1.   В радиотехнических системах применяется некогерентный и когерентный прием. Какой из них проще реализуется?

2.   Чем определяется импульсная характеристика согласованного фильтра?



Номинация: приёмопередатчики и телевидение (всего 92 вопроса)



1.    При увеличении добротности одиночного колебательного контура его коэффициент прямоугольности  …..  .

2.    При перестройке контура резонансного усилителя емкостью коэффициент усиления с ростом частоты ….. .



Номинация: электродинамика и распространение радиоволн, антенны и устройства СВЧ (всего 61 вопрос)

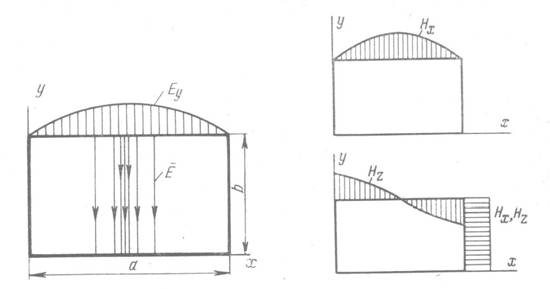

1.    На рисунке



изображены эпюры электрического и магнитного полей в поперечном сечении  прямоугольного волновода при волне типа … .



2.   Какой ток называют конвекционным?



Номинация: аналого-цифровые устройства, микропроцессоры и устройства электропитания (всего 105 вопросов)



1. Расположите в порядке увеличения быстродействия следующие типы схемотехники логических элементов: ТТЛ, ЭСЛ, ТТЛШ, КМОП.

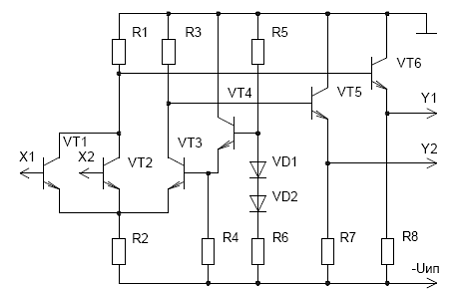

2. Определите, к какому типу схемотехники относится логический элемент, схема которого показана на рисунке.



Теоретический этап



Номинация: аналого-цифровые устройства, микропроцессоры и устройства электропитания (всего 27 заданий (вопросов))



5 баллов

1. Зачем в операционном усилителе применяют каскады с разными частотами среза?



5 баллов

3. Активный линейный четырёхполюсник (усилитель) имеет АЧХ, представленную на рис. 1. На его вход поступает идеальный прямоугольный импульс. Нарисуйте и обоснуйте (объясните почему так) форму выходного импульса.



10 баллов

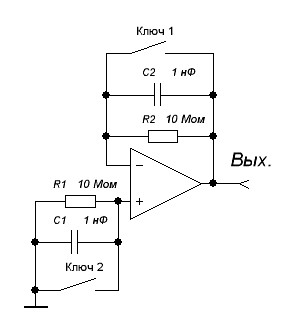

6. На рисунке изображена схема для измерения входных статических погрешностей I_ВХ1, I_ВХ2, DI_ВХ, U_СМ операционного усилителя. Заполните приведённую таблицу состояниями ключей, которые соответствуют измеряемому параметру. Замкнутое состояние ключей обозначить через 1, разомкнутое − через 0. Обоснуйте Ваш ответ на примере операционного усилителя с параметрами:  U_СМ = 7 мВ, I_ВХ.СМ = (I_ВХ1+ I_ВХ2)/2 = 5000 нА, DI_ВХ = 1000 нА.



Состояние Ключей	Измеряемый параметр
	UСМ	IВХ1	IВХ2	DIВХ
Ключ 1
Ключ 2





Номинация: приёмопередатчики и телевидение (всего 52 задания (вопроса))



по 5 баллов

1.Что является основными источниками нелинейных искажений сигнала в передатчиках с амплитудной модуляцией, с частотной модуляцией?

2. Чем определяется, в основном, максимально возможная величина сопротивления нагрузки лампового генератора дециметрового диапазона в заданном диапазоне частот?

3. Какая из представленных схем выхода генераторов с независимым возбуждением обеспечивает лучшую фильтрацию высших гармоник в нагрузке?



                                            а)                                                                 б)





Номинация: радиотехнические цепи и сигналы, а также системы связи, радиолокации и радионавигации (всего 21 задание (вопрос))



20 баллов

1. Синтезировать СФ для пачки из четырёх когерентных радиоимпульсов одинаковой амплитуды, начальные фазы которых имеют следующие значения: -неизвестна,  , . Длительность импульсов = 1 мкс, период повторения 10 мкс. Получить сигнал на выходе СФ.



5 баллов

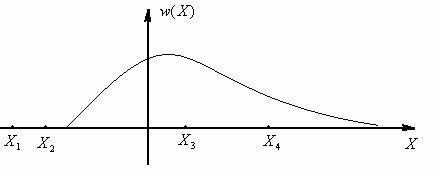

2. Дан график плотности распределения вероятности случайного процесса рис.3. Написать выражения для нахождения вероятности попадания значений случайного процесса на интервалы от  до, от до, от  до , от - до . Изобразить эти вероятности на графике рис. 3.

Рис. 3.





Номинация: электродинамика и распространение радиоволн, антенны и устройства СВЧ (всего 30 заданий (вопросов))



10 баллов

1. Векторное поле  имеет единственную составляющую , которая постоянна в пределах плоского слоя толщиной 2:

Найти .



5 баллов

2. Доказать тождество , где  и А − произвольные дифференцируемые скалярное и векторное поля.



15 баллов

3. Доказать, что излучение любой антенны в дальней зоне Фраунгофера − есть сферическая поперечная волна.



70 баллов

4. Доказать, что скорость переноса энергии в прямоугольном волноводе меньше скорости света в нём. Воспользоваться формулой скорости переноса энергии: , где P − среднее за период значение мощности, переносимой через поперечное сечение волновода; W − среднее за период значение энергии электромагнитного поля, приходящееся на единицу длины волновода.





Компьютерный этап



Номинация: аналого-цифровые устройства, микропроцессоры и устройства электропитания (всего 6 заданий)



3 балла

1. Дан двумерный массив восьмиразрядных слов, который можно представить в виде набора одномерных массивов фиксированной длины (3):



A0	L0	I0
A1	L1	I1
A2	L2	I2
…
Am-1	L m-1	I m-1
Am	Lm	Im



Заданная длина набора m условно задана и может меняться от 1 до 250. В массиве поля L могут принимать значения от 0 до 15. Следует составить программу группировки элементов набора посредством присвоения значений полям I таким образом, чтобы для каждого значения I приходилось одинаковых значений L не более условно заданного LM и неповторяющихся значений A не более условно заданного AM.



1 балл

2. Составить программу подсчета количества единиц в 24-х разрядном слове. Архитектура и язык  - произвольные. Расположение операндов в памяти или регистрах – на усмотрение решающего задачу.



1 балл

3. Составить программу получения 16-разрядного целочисленного результата умножения 8-разрядного целочисленного операнда на 3.5. Архитектура – произвольная. Язык  - Ассемблер. Расположение операндов в памяти или регистрах – на усмотрение решающего задачу.





Номинация: приёмопередатчики и телевидение (всего 4 задания)



5 баллов

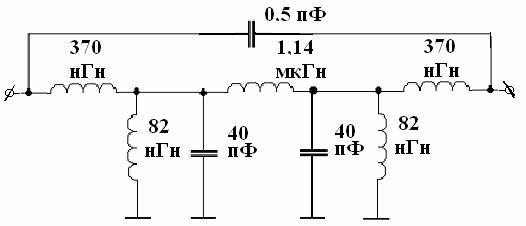

1. Для приведённой ниже схемы получить в табличной и графической форме (прямоугольная система координат) в диапазоне частот 20−140 МГц зависимость коэффициента передачи от частоты. Шаг сетки частот − 1 МГц.

Добротности всех емкостей принять равной 800, а добротности всех индуктивностей − 400. Величины добротностей считать частотнонезависимыми. Сопротивления источника сигнала и нагрузки − 50 Ом.

На этой же координатной плоскости изобразить зависимость КСВН от частоты и здесь же указать частоты, где КСВН ближе всего к значению 2.5.

Необходимо предъявить: схему, два графика и одну таблицу результатов.



25 баллов

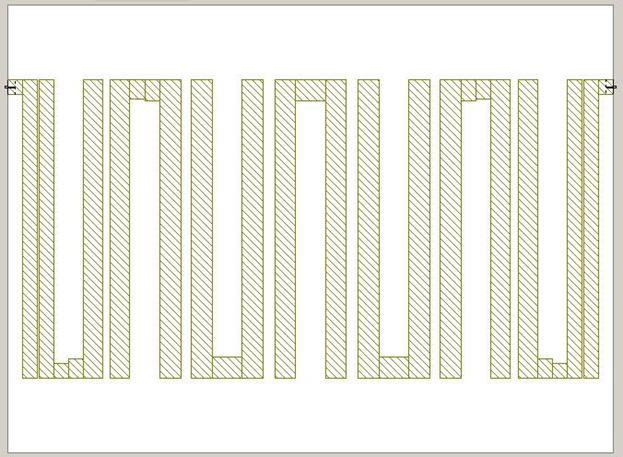

2. По технологии несимметричной полосковой линии выполнен полосовой фильтр. Толщина подложки 1.5 мм, проницаемость , тангенсе угла диэлектрических потерь . Размер подложки 60*81.2 мм. Топология фильтра показана на расположенном ниже рисунке. Размеры представлены в таблице.



Номер зазора	1	2	3	4	5	6	7	8
Ширина зазора, мм	0.2	1.0	1.4	1.6	1.6	1.4	1.0	0.2
Ширина прилегающих  проводников, мм	2	2.6	2.8	2.8	2.8	2.8	2.6	2



Высота металлизации (см. рисунок) составляет 40 мм. Подложка помещена в металлическую коробку размером 10*60*81.2 мм. Внешние цепи (генератор и нагрузка) подключены на расстоянии 1 мм от края подложки (см. на верхней части рисунка).

Для конструкции получить в графической форме (прямоугольная система координат) в диапазоне частот 0.95−1.1 ГГц зависимость коэффициента передачи от частоты. Шаг сетки частот − 50 МГц. На этой же координатной плоскости изобразить зависимость КСВН по входу от частоты.

Необходимо предъявить: топологию и два графика на одной координатной плоскости.







Номинация: радиотехнические цепи и сигналы, а также системы связи, радиолокации и радионавигации (всего 5 заданий)



10 баллов

1. Создать массив размером 1000 элементов, содержащий отсчёты белого гауссовского шума с дисперсией равной 10. Построить осциллограмму. Убедиться, что дисперсия процесса равна 10. Чему равно математическое ожидание? Сравнить его теоретическое значение с практической оценкой. Создать код программы в системе MATLAB 6.5.



10 баллов

2. Пропустить полученный в предыдущем задании белый гауссовский шум через цепь с прямоугольной импульсной характеристикой, длительностью импульса - 20 отсчётов. Выбрать амплитуду импульса таким образом, чтобы дисперсия процесса на выходе цепочки была равна 3. Построить осциллограмму, убедиться, что дисперсия процесса равна 3. Создать код программы в системе MATLAB 6.5.



20 баллов

3. Найти спектр сигнала полученного в предыдущей задаче, причём нижние частоты должны располагаться в середине массива. Построить график амплитудного спектра. Построить график фазового спектра. Создать код программы в системе MATLAB 6.5.





Номинация: электродинамика и распространение радиоволн, антенны и устройства СВЧ (всего 5 заданий)



С использованием САПР “CST MICROWAVE STUDIO” спроектировать печатные антенны и предоставить результаты проектирования в виде:

§  топологии;

§  графика входного коэффициента отражения;

§  диаграммы направленности и распределения токов проводимости на частоте наилучшего согласования.

Проектированию подлежат 5 типов антенн в печатном исполнении:





5 баллов

1.     Резонаторная; форма резонатора − прямоугольная; частота − 2.4 ГГц;

питание − кабель 50 Ом;

5 баллов

2. Резонаторная; форма резонатора − круг; частота − 2.6 ГГц; питание − кабель 75 Ом;



Задание для командного (творческого) тура конкурса



Разработать радиоприемное устройство для приема цифровой телеметрической информации, состоящее из антенны, радиоприемника, устройства обработки цифровой информации, источник питания.



I. Характеристики антенны:

1. Диапазон рабочих частот: 26.965 – 27.405 МГц.

2. Максимальные габариты: 1000мм´10мм´10мм.

II. Характеристики радиоприемника:

1. Диапазон рабочих частот: 26.965 – 27.405 МГц.

2. Чувствительность не хуже 10^-14 Вт. Максимальный уровень сигнала на входе приёмника 3.2*10^-10 Вт.

3. Входное сопротивление определяется сопротивлением разработанной антенны.

4. Вид модуляции: частотно-манипулированный сигнал, перенесенный на радиочастоту посредством узкополосной частотной модуляции.

5. Параметры модулирующего сигнала: модулирующие частоты частотно-манипулированного сигнала 2100 Гц – «0», 1300 Гц  – «1»; скорость передачи данных – 1200 бод (бит/с); индекс модуляции при переносе на радиочастоту b=1 (узкополосная ЧМ).

6. Селективности:

по соседнему каналу Se_ск (± 25 кГц) ³ 50 дБ;

по зеркальному каналу Se_зк ³ 50 дБ;

по каналу прямого прохождения Se_пп ³ 50 дБ;

7. Уровни выходного сигнала определяются требованиями устройства обработки цифровой информации.

8. ОСШ на выходе линейной части 10 дБ.

9. Относительная нестабильность частоты передатчика 10^-6.

10. Изменение выходного сигнала на 5 дБ при изменении входного на 45 дБ.

III. Характеристики устройства обработки цифровой информации:

1. Входная информация: аналоговый сигнал, поступающий от радиоприемника, содержащий последовательный код: стартовый бит (лог. «0»),  8-бит данных (данные передаются от младшего бита к старшему), бит четности передаваемых данных, стоповый бит (лог. «1»).

2. Выходная информация: параллельный 8-битный код, выдаваемый по запросу системы, потребляющей информацию от радиоприемного устройства.

3. Выходные уровни сигнала: соответствуют уровням TTL.

IV. Характеристики источника питания:

1. Позволяет устройству работать от бытовой сети электропитания (~220 В, 50 Гц).

2. Позволяет устройству работать от автомобильных сетей электропитания: +12 В, +24 В.



Содержание результатов проекта

1. Выбор и обоснование структурной схемы.

2. Расчет принципиальной схемы.

3. Чертежи: структурная и принципиальная схемы, эскиз внешнего вида радиоприемного устройства.



Система оценки командного творческого тура

(максимальная оценка 100 баллов)



№ п/п	Наименование критерия	Множитель
1	Соответствие проекта заданию	0¸1
2	Правильность выбора и обоснования структурной схемы	0.7¸1
3	Полнота и правильность расчёта принципиальной схемы радиоприемного устройства	0.85¸1
4	Полнота доказательства правильности проектирования (с помощью компьютерных пакетов)	0.90¸1
5	Качество проектирования конструкции радиоприемного устройства	0.95¸1
6	Правильность оформления конструкторской документации (схемы электрической принципиальной)	0.97¸1





6. Инновации в проведении и организации III тура ВСО и их авторы



НГТУ во второй раз проводил III тур ВСО по радиотехнике. Новым в олимпиаде 2007 г. был компьютерный этап −  для того чтобы “Стимулировать интерес студентов к изучению современных средств и способов проектирования радиоэлектронной техники” − как указано в “Положения об олимпиаде” и в соответствии с рекомендациями оргкомитета по проведению ВСО по радиотехнике 2006 г. (см. Отчет за 2006 г.). Автором инновации являлся доцент каф. радиоприёмных и радиопередающих устройств Унру Н.Э.





7. Участие представителей научно-методических советов, учебно-методических объединений, представителей Минобразования России, ведущих ученых и специалистов



Представители научно-методических советов, учебно-методических объединений, представители Минобразования России, ведущие ученые и специалисты участия в проведении и организации III тура ВСО не принимали.





8. Предложения и рекомендации оргкомитета по проведению ВСО



Ø    Студенты, как представляется, положительно, с интересом отнеслись к проведённому мероприятию. Проведение ВСО следует продолжить.

Ø    Впервые введённый компьютерный этап следует оставить в программе олимпиады. При этом следует значительно расширить доступный студентам набор программных продуктов (особенно в номинациях “Приёмопередатчики и телевидение” и “Электродинамика и распространение радиоволн, антенны и устройства СВЧ”).

Ø    Студенты всё же недостаточно использовали при выполнении командного (творческого) задания современные средства и способы проектирования радиоэлектронной техники. Из установленных на персональных компьютерах пакетов CAD они использовали следующие − MathCAD, CST Microwave Studio, P-CAD, AVR Studio 4.0, MPLAB 5.5, MatLab 7.0, Micro-Сap 8.0 − каждая команда различные.



Зам. председателя

оргкомитета олимпиады                                                                    Унру Н.Э.
